Buen día navegantes.
La entrada de hoy estará de nuevo dedicada a la informática de los años 80, con sus placas de componentes discretos y el aroma a Phosquitos.
Más adelante os hablaré de lo que ando programando en la actualidad, pero quiero hacerlo con calma, ya que estoy en una época de decisiones en lo referente a herramientas de desarrollo y “enfoque productivo”.
No os preocupéis, prometo teneros al día.
Pues bien, resulta que hace unos días en el trabajo sufrí un tirón de espalda y me han dado unos días de baja. Aprovechando la convalecencia, y pese a estar ligeramente drogado, he querido aprovechar el tiempo para hacer algunas cosas que llevaba tiempo queriendo hacer y que no requerían de esfuerzo físico.
Como bien sabéis, tengo en casa una pequeña colección de aparatos antiguos; El caso es que entre otras cosas, tengo una NES que daba bastantes problemas a la hora de arrancar los cartuchos. Hacia falta aplicar en torno a quinientos millones de Pascales de presión para que la consola lo leyera, porque lo habitual era regalarme la mirada con una fabulosa colección de glitches multicolor. Para los afortunados que no hayan sufrido esto en sus carnes, os adjunto una imagen.
El horror, ¿verdad?. El tema es que ya tenia ubicado el problema, y es que se trata de una avería muy común en este tipo de consolas: La consola en su versión PAL tiene un conector de 72 pines, muy propenso al desgaste mecánico.
Gracias a Dios, en la actualidad existe una comunidad bastante grande de usuarios de NES, por lo que pude conseguir un repuesto nuevo en eBay a un precio asequible. El precio del componente en si oscila entre los 5 y 7 euros, pero no se trata de un producto nacional y hay que conseguirlos fuera de España, por lo que al final la broma me ha salido por unos 10 euros. Pero bueno, a mi el cacharreo me resulta la mar de divertido y es menos de lo que me gasto en comer por ahí o ver una película en el cine.
La llegada del repuesto se demoró mas de lo habitual, aunque a la llegada del paquete pude comprobar como la pieza venia precintada y en perfecto estado. Vamos, como recién salida de fábrica.
El proceso que hay que seguir para cambiar la pieza no es demasiado complejo y con un destornillador de estrella y un poco de maña se puede sustituir sin mayores inconvenientes. A continuación os adjunto un pequeño reportaje fotográfico para que podáis ver parte del proceso.
de inserción de cartuchos se aprecia la pieza averiada.
Durante el despiece me llamo mucho la atención el puerto de expansión que tiene ubicado en la parte inferior de la consola, ya que nunca lo había llegado a ver en mis consolas clónicas.
Buceando un poco en la red en busca de periféricos que hicieran uso de este puerto, he podido comprobar que si bien hubo intención de añadir un módem a la consola haciendo uso de este puerto, todo se quedo en agua de borrajas y no se llegaron a realizar expansiones comerciales que hicieran uso del mismo. Como nota curiosa, os voy a dejar un par de capturas del proyecto “NES Lottery Modem”.
Buscando periféricos de corte artesanal me he topado con algunos inventos curiosos, como adaptadores para USB e IDE, aunque en lo personal no les veo demasiada utilidad práctica.
De todas formas me gustaría compartir con vosotros el esquema del puerto. ¿Quien sabe?, a lo mejor a vosotros se os ocurre algo para aprovecharlo. Si es así, yo por mi parte estaré gustoso de probarlo.
Siguiendo con el despiece, ha habido otros detalles que me han llamado la atención, como la cobertura metálica de la placa. Desmontando la Atari 2600, también me encontré una a modo de “blindaje”. Vamos, igualico que una “Famiclon”… que me las he llegado a encontrar totalmente huecas y que por no gastar, ni tan siquiera han encapsulado los chips. ¡En serio! Los integran en la placa, les sueltan encima un goterón de resina negra y “va que chuta”.
Después pasa lo que pasa, que con tanta reducción de componentes, algunas presentan errores en ejecución (glitches, instrumentos cambiados…) o simplemente no funcionan cuando metes un cartucho con un mapper especifico. Un consejo para neófitos: si tenéis intención de comprar una NES y no os importa que no tenga caja, las venden a muy buen precio en eBay, pero si váis a haceros con una clonica, buscad las mas antiguas. Las primeras clonaban todos los integrados y funcionan mucho mejor.
También podéis aprender un montón de curiosidades viendo los documentales de la famosa Dendy rusa. Yo desde luego, me lo pasé pirata al verlos. Si no los habéis visto antes, os los recomiendo encarecidamente, en especial el primero.

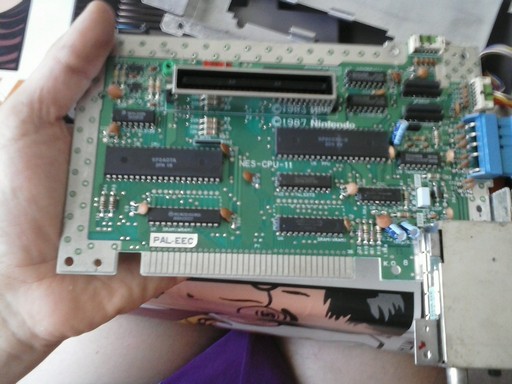

Finalmente y tras tener acceso al componente en la placa, ha sido cosa de cinco minutos sustituir el conector de las narices y solucionar la avería. Desde ahora podré disfrutar de unas partidas como Dios manda con una NES original (hasta ahora siempre he jugado en clónicas). Para una próxima aventura tengo reservada la reparación de tres mandos que tengo averiados… y si así os place, le dedicaré otra entrada al proceso en el blog y aprovecharé para comentar algunas curiosidades. Por cierto, si tenéis algún esquema del cableado de los mandos, me ahorraríais tenerme que poner a timbrar todos los cables con el Polimetro… ya sabéis como ando de tiempo.
Otra cosa que se me olvido mirar es si tiene habilitado el bloqueo regional o no. Aún me tengo que comprar el adaptador para correr juegos en formato japones, ya que estos calzan cartuchos de 60 pines. Si resulta que esta capada, prometo redactar una entrada mostrándoos como se elimina el bloqueo, que también es bastante sencillo.
Esto es todo por hoy. Como siempre, estáis invitados a comentar lo que queráis. Siempre me hace ilusión ver que hay gente que se interesa por lo que escribo.
About The Author
El mio tambien me anda fallando, uso el truco del “carton” para que no baje completamente, aunque encontre un paquete que viene con el “game bit” para abrir los cartuchos y limpiarlos tambien. He escuchado que han hecho conectores de oro para evitar corrosion pero no los encuentro en ningun lado. El adaptador para los cartuchos de 60 pines me costo aca $30 hace 2-3 años(mas o menos 2 euros) ahora andan a $40 y veo de a montones en los puestos, facil mas 30 en una mesa, y todos diferentes, colores y listones XD.
El puerto me puse a investigarlo poco despues de comprar mi NES (a $30 en un puesto de ropa usada, pense que tal vez no serviria pero no era mucho que perder y al final funciono bien) y en japon sacaron un lector de disquetes pero no le fue muy bien y ahi quedo, tambien tenian en planes un modem para poder jugar juegos multijugador con varias NES conectadas en red.
Los documentales de la Dendy estan geniales, varios de esos juegos de Mario piratas los acabo de conseguir en un cartucho mutijuegos chino.
Encontre este diagrama: http://i1098.photobucket.com/albums/g377/Lig_Topet/Diagrama.png
Nada mas le cambie los nombres de colores a español, estaban en aleman. Capaz y me armo un control con el 4021N jaja.
Nos leemos!!
Bastante interesante el artículo lobo, a ver para cuándo pasas el demon hunter a la nes con cartucho y todo =P
Que suerte Topet. Aqui los adaptadores no los encuentras ni a tiros. Buscando por eBay salen por unos 30 euros mas gastos de envio.
Lo mas barato que he encontrado sale por unos 14, gastos de envio incluidos… y rebuscando mucho.
Mmmm… aunque se me esta pasando una cosa por la cabeza. ¿Sabes donde conseguir el pineado de los cartuchos de 60 y 72 pines? Tengo por aqui alguna clonica un tanto perjudicada y quizas me pueda hacer al adaptador cogiendo el conector hembra de la consola y empalmandolo
con los de algun cartucho trucho de 72.
¡Muchas gracias por el esquema, me va a facilitar mucho las cosas a la hora de reparar los mandos!
Por cierto, vaya tela con los anglosajones… menuda escena tienen.
Al final he encontrado el esquema del pineado. 🙂
http://www.docstoc.com/docs/19514822/NES—Famicom-Cartridge-Pinout-Sheet
Jaja ya te iba a decir de una pagina que encontre, igual te la pongo por si te sirve:
http://wiki.nesdev.com/w/index.php/Cartridge_connector
Suerte, si lo haces, me gustaria ver el producto terminado 😀
Del adaptador/convertidor capaz sale mas barato que lo compre aca y te lo envie, habria que ver cuanto cobran el envio.
